ONSHAPE | VIEL MEHR ALS NUR CAD
Fertigungsgerechte Zeichnungsdokumente dank moderner Detaillierungsnormen
Für Zeichnungen in Onshape können Sie Standard-Dateiformate und moderne Detaillierungsnormen verwenden, um produktionsreife Dokumentationen für Bauteile und Baugruppen zu erstellen. Hierzu zählen unter anderem auch Abwicklungsgeometrien für Blechkonstruktionen.
Benutzerdefinierte Zeichnungsvorlagen lassen sich im gesamten Unternehmen bereitstellen. Zudem bietet Onshape ein integriertes Freigabemanagement mit automatischer Bauteilnummerierung und anpassbaren Revisionschemata.
Blätter, Ansichten & Beschriftungen
Erstellen Sie Zeichnungsansichten von Bauteilen, Oberflächen, Baugruppen oder Skizzen, die ein Blatt oder mehrere Blätter umfassen können. Projektionsansichten, ausgerichtete Ansichten, Schnittansichten mit Knicken, ausgebrochene Schnittansichten, Detail- und Freistellungsansichten – mit Onshape Drawings sind Ihrer Kreativität keine Grenzen gesetzt.
Zeichnungen können gemäß ANSI- oder ISO-Normen beschriftet werden. Zudem lassen sich Bemaßungen, Ordinatenbemaßungen, Bohrungsbeschreibungen, Bezugspunkte, Form- und Lagetoleranzen, Schweißnahtsymbole und Symbole für Oberflächenbeschaffenheit, Notizen, Tabellen, Bilder und Stücklistensymbole hinzufügen. Bauteil- und Baugruppeneigenschaften mit Zeichnungsbegrenzungen und Notizen sind mit vollständiger Assoziativität verknüpft, damit alle Details einer Zeichnung stets auf dem aktuellen Stand sind.
Vollständige DWG/DXF-Unterstützung

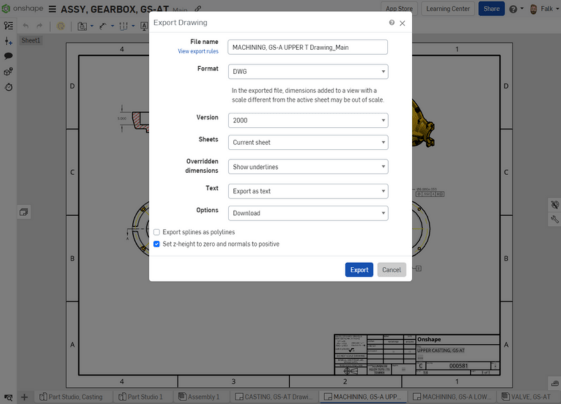

Mithilfe umfassender Funktionen zum Importieren, Exportieren und Teilen in Onshape lassen sich Daten problemlos mit 2D-CAD-Systemen austauschen. Kompatibilität und Interoperabilität sind bei der Zusammenarbeit kein Thema: Sie können DWG- und DXF-Dateien für aktuelle und ältere Versionen exportieren und importierte DWG/DXF-Dateien direkt und ohne vorherige Konvertierung anzeigen.
Datenaustausch
Das Teilen von Dokumenten ist mit Onshape denkbar einfach (Exportberechtigung vorausgesetzt):
Wenn z. B. ein Zulieferer ein anderes CAD-System verwendet, wählt er beim Download einfach den richtigen Dateityp für sein System aus.
Prüfmerkmale & Prüfzeichnungen
Auch das Erstellen von Prüfzeichnungen ist kein Problem. Prüfmerkmale können einfach an die relevanten Punkte in der Zeichnung angefügt werden. Die vergebenen Merkmale können einfach ein- oder ausgeblendet werden, daher reicht nur eine Zeichnung für Fertigung und Prüfung. Die Prüfzeichnung ist somit auch bei Änderungen immer aktuell. Die Informationen der Prüfmerkmale können als CSV Datei exportiert und entsprechend in einem Prüfbericht verwendet werden.
Mit Onshape haben Sie alles, was Sie brauchen, um das bestmögliche Produkt auf den Markt zu bringen, bevor es Ihre Mitbewerber tun!
Darum kann Onshape auch für Ihr Unternehmen das zukünftige System Ihrer Produktentwicklung sein:
